QBJ-3PN Monitor de excentricidade - Dispositivo de monitorização e proteção da excentricidade do eixo da máquina rotativa

Name: QBJ-3PN Monitor de excentricidade - Dispositivo de monitorização e proteção da excentricidade do eixo da máquina rotativa
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

Nome da marca:	OEM
Número do modelo:	QBJ-3PN
MOQ:	1
preço:	Negociável

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Detalhes da embalagem:

Nova caixa original

Destacar:

monitor da excentricidade 0~200um

dispositivo de monitoramento da excentricidade do eixo 4~20mA

Sensor de velocidade rotacional do relé de alarme

Descrição do produto

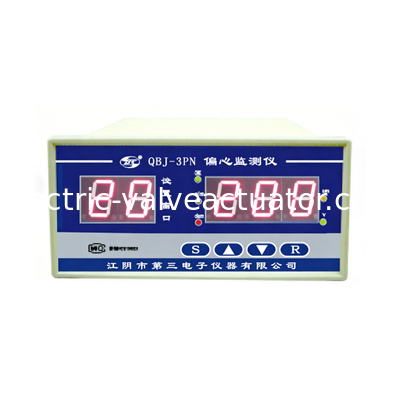

QBJ-3PN Monitor de excentricidade - Dispositivo de monitorização e proteção da excentricidade do eixo da máquina rotativa

O instrumento de monitorização da excentricidade QBJ-3PN fornece monitorização e proteção abrangentes para eixos rotativos de máquinas.Este sistema consiste num instrumento de monitorização e num sensor de corrente de redemoinho de 3800XL-Φ8mm, proporcionando uma medição fiável da excentricidade, essencial para avaliar a condição mecânica geral dos equipamentos rotativos.

A medição da excentricidade tornou-se indispensável durante as operações de arranque ou desligamento de turbinas a vapor.O sistema permite a visualização da curvatura do eixo causada por efeitos térmicos ou forças gravitacionais, fornecendo dados críticos para a avaliação da saúde das máquinas.

Aplicações de medição

A excentricidade mede a curvatura do eixo a baixas velocidades, detectando problemas causados por:

Curvatura mecânica pré-existente
Curvatura temporária induzida por temperatura
Curvatura por gravidade em condições estáticas

A posição excêntrica do rotor (posição radial do eixo) indica o desgaste do rolamento, a magnitude da carga aplicada devido ao desalinhamento e determina o ângulo do azimute do eixo para avaliação da estabilidade.

Especificações técnicas

Faixa de medição	0 ‰ 200 μm (excentricidade de pico a pico)
Resposta de frequência	0.17 Hz 10 Hz (1 600 cpm) Acima de 600 rpm: mostra sinal de vibração do eixo
Precisão	Erro de linearidade: < 0,5% (escala completa) Erro do sistema: < ± 2%
Produção	Corrente constante: 420 mA (compatível com DCS) Interruptor de alarme/perigo: contacto passivo DC24V/2A Nível de ruído: < 1% (escala total) sem sinal
Distância linear	2 mm
Temperatura de funcionamento	Instrumento: -25°C-45°C, umidade relativa < 80% (Especificações dos sensores de acordo com o manual 3800XL-A01)
Dimensões	160 mm (W) × 80 mm (H) × 260 mm (D)
Dimensões de corte	153 mm (W) × 77 mm (H) × 260 mm (D)
Fornecimento de energia	AC220V ± 10%/50Hz

Funções principais

Saídas de relé independentes para condições de alarme e perigo
Limites de alcance de medição configuráveis com corrente de saída de 4 a 20 mA
Proteção de detecção de desconexão com recuperação com atraso de 5 segundos
Valores de alarme/perigo totalmente ajustáveis dentro do intervalo de medição
Função de memória do valor máximo de medição
Exibição de medição da tensão da lacuna
Retorno automático ao estado de medição após 1 minuto de inatividade
