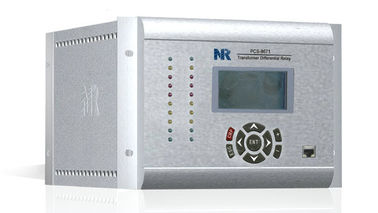

Microprocessador diferencial do relé de proteção do transformador de poder do enrolamento PCS-9671 três

Da limitação diferencial do microprocessador do relé de proteção do transformador de poder do enrolamento PCS-9671 três proteção diferencial atual. (87T), detecção da saturação do CT

O PCS-9671 é um relé microprocessador-baseado projetado para a proteção de transformadores do dois-enrolamento ou de poder do três-enrolamento com entradas do CT do máximo três. Igualmente pode ser usado para proteger reatores ou ser aplicado como uma proteção do diferencial do topo. A proteção diferencial atual da limitação, a proteção diferencial do unrestraint e a proteção restrita da falha de terra são fornecidas.

O relé é capaz de provar os sinais análogos dos transformadores convencionais, ou de receber os valores provados de CTs/VTs eletrônico através de fundir unidades. A lógica programável, o diodo emissor de luz, as entradas binárias e as saídas podem ser configurados de acordo com as exigências específicas através da ferramenta de software. Fornece as relações para o ônibus da estação e o ônibus do processo respectivamente e apoia IEC 61850-8-1 MMS, GANSO, valor de preparação de amostras do IEC 61850-9-2.

Proteção e controle
Proteção diferencial atual da limitação. (87T)

Duas fases com baixo-ajuste e alto-ajuste são fornecidas para esta proteção. E a fase do baixo-ajuste podia ser obstruída pela saturação do CT, pela corrente do inrush, pelo overexcitation e pelo circuito do CT falha. Também a fase do alto-ajuste podia ser obstruída pela falha da corrente do inrush e do circuito do CT.

Proteção diferencial atual de Unrestraint. (50/87UT) É usado para cancelar rapidamente a falha interna séria.

Proteção restrita da falha de terra. (Referência)

Até 3 proteções da referência baseadas no elemento diferencial atual da zero-seqüência são fornecidas.

Proteção da sobrecarga da fase para cada lado. (50/51P)

Até 3 proteções da sobrecarga são fornecidas.

Proteção mecânica. (TA)

Até 8 canais mecânicos são fornecidos.

Supervisão do circuito do CT. (CTS)

A supervisão do circuito do CT consiste em dois elementos: A anomalia do circuito do CT sem o recolhimento do detector da falha e os CT circuitam a falha com o recolhimento do detector da falha.

Obstrução atual do Inrush pelo ò harmónico

a obstrução Fase-segregada, a cruz obstruindo e obstruindo composited são fornecidas para a seleção.

Overexcitation que obstrui pelo 5o harmónico

Overexcitation é detectado através da relação da 5a corrente atual e fundamental do harmónico.

Detecção da saturação do CT

A saturação do CT é distinta através dos òs e ?ns harmónicos composited.

Gestão
64 relatórios, da operação da proteção registros 1024 do alarme da supervisão, 1024 registros da operação de controle e registros 1024 da operação de usuário. 64 registros da falha e do distúrbio. 1024 registros os mais atrasados de SOE, os registros os mais atrasados dos seguintes elementos indicam a mudança. Até quatro (RJ45) portos 10Base-T/100Base-TX ou dois portos 100Base-FX com IEC 61850-8-1 MMS e GANSO para a mensagem, IEC 60870 5-103 sobre o TCP/IP ou DNP não-tempo-crítico 3,0. Dois portos da parte traseira RS-485 com IEC 60870-5-103. Até seis portos 100Base-FX com IEC 61850-9-2 que provam. Valor e GANSO para a mensagem tempo-crítica. Um porto da parte traseira RS-485 para a sincronização do pulso de disparo. Um porto da parte traseira RS-232 para a impressora. 1 porto da placa dianteira RJ45 para testar e ajustar-se. Cronometre a sincronização através do pulso, do IRIG-B e do SNTP.

Funções de teste auxiliares
Teste de relatório de tropeço virtual da geração e da comunicação.

Teste da auto-supervisão de relatório virtual da geração e da comunicação.

Teste da entrada de estado da mudança de relatório binária virtual da geração e da comunicação.

Teste binário da saída.

Gravação de provocação manual da falha
