micro dispositivos de proteção da baixa tensão 16-Digit, controlador automático da compensação do poder reactivo
Descrição geral

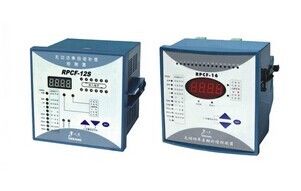

O controlador automático da compensação do poder reactivo da série de RPCF, com base no micro processador de 16 dígitos, adota a progressão de Fourier decompor a aritmética, para obter a poder dados da onda fundamental, o controlador usado especialmente compensando o poder reactivo no sistema de energia com fonte de onda do harmónico. Todos os componentes são da tecnologia da montagem de superfície, solda regurgitant, inspeção de vários estágios, estes farão todos os controladores de RPCF trabalham firmemente e confiantemente. O tipo de RPCFC tem RS485 o porto, protocolo padrão. Pode ser usado como o medidor da rede.
Características da função
1. Na base do poder reactivo de onda fundamental, calcule o poder reactivo ser ligado, ele pode evitar comutar choque de todos os formulários, ele pode exatamente indicar o fator de poder do sistema
com onda de harmónico.
2. Precisão alta da medida, espaço largo da exposição.
3. Fator de poder do general da exposição de tempo real e onda fundamental PF.
4. Exposição de tempo real as taxas da distorção de tensão e de corrente.
5. Os tipos do total 12 da saída da codificação podem ser escolhidos.
6. 16 circuitos da saída no máximo.
7. Relação amigável humana, operação conveniente.
8. O vário ajuste do controle pode ser ajustado digital, diretamente e facilmente.
9. Operações automáticas e manuais, dois modos fornecidos.
10. Sobre a tensão e a proteção ausente da tensão fornecidas.
11. Proteção contra o superscale da tensão da onda de harmónico.
12. Dados não perdidos mesmo se o poder interrompeu.
13. Resistência de entrada atual ≤0.01Ω do sinal.
14. Função de uma comunicação ((MODBUS-RTU RS485) fornecida.
15. Fator de poder de compesação capaz de ser ajustado: 0,70 lag~0.7 para a frente.
Parâmetro técnico principal
1. tensão de funcionamento avaliado: 380V, 220V, 110V±10%
2. corrente de trabalho avaliado: 5A
3. freqüência de trabalho avaliado: 45-65Hz
4. fator de poder indicado: retardação 0,001 para a frente 0,001
5. poder reactivo medido: 0-9999Kvar
6. poder ativo medido: 0-9999KW
7. proteção ausente da tensão: AC300V ou C.A. 180V
8. capacidade de contato da saída: C.A. 220V 7A
9. sensibilidade: 20mA
10. modo de exposição: diodo emissor de luz vermelho de 4 dígitos
11. consumo total: 10VA
12. Tamanho do esboço: 144mm×144mm ou 122mm×122mm ou 170mm×110mm
13. Tamanho do furo de abertura: 138mm×138mm ou 113mm×113mm ou 162mm×102mm
14. Modo da montagem: montagem de encaixe pelo parafuso inverso da linha ou railwaymounting.
15. espaço do ajuste do valor:
a) Auto/operação automática/manual manual
b) Fator de poder 0.70ind-0.70cap
c) atraso de comutação 2-200 S
d) capacitor que descarrega a duração 0-480 s
e) sobre a linha tensão 400-450V da tensão (tensão da fase: 230-265V)
f) taxa 0.1-30.0% da distorção
g) Relação 50-4000/5 da transformação do CT
h) C1 capacidade 0.1-100.0Kvar
i) Código de saída Pr-01-12
j) Circuitos de saída 1-16 circuitos
k) endereço 1-255 de uma comunicação
l) velocidade 4800,9600,19200,115200 de uma comunicação
