Lugar de origem: | China |
Marca: | OEM |
Número do modelo: | RPCF3 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Detalhes da embalagem: | Embalagem caixa de madeira |
Tempo de entrega: | 15 dias após ter assinado o contrato |
Termos de pagamento: | T/T. |
Habilidade da fonte: | 1000sets |
Realçar: | dispositivos protetores elétricos,circuito de proteção da baixa tensão |
---|

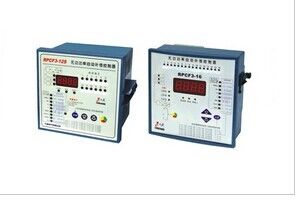

Dispositivos de proteção exatos da baixa tensão, controlador automático da compensação da fase do poder reactivo
Descrição geral
O controlador de compesação discriminado do poder reactivo da série RPCF3 fase automática tem todas as vantagens de séries de RPCF, entrementes esta amostra do controlador os sinais da tensão, e corrente de três fases respectivamente, evitará o medidor do var que grava rapidamente ou que gira inversa mesmo se o fator de poder foi compensado inteiramente no sistema desequilibrado trifásico.
Características da função
1. Em uma base do poder reactivo de onda fundamental de 3 fases, calcule o poder reactivo ser ligado, ele pode evitar comutar choque de todos os formulários, ele pode exatamente indicar o fator de poder do sistema
com onda de harmónico.
2. Precisão alta da medida, espaço largo da exposição
3. Fator de poder do general da exposição de tempo real e onda fundamental PF
4. Exposição do tempo real respectivamente tensão de 3 fases, corrente, poder ativo, poder reactivo, poder aparente
5. Os tipos do total 12 da saída da codificação podem ser escolhidos
6. 6 tipos das programações podem ser escolhidos pelo usuário (distribuição os no. do circuito da compensação incorporada, ou pela compensação respectiva)
7. 16 circuitos da saída no máximo
8. Relação amigável humana, operação conveniente
9. O vário ajuste do controle pode ser ajustado digital, diretamente e facilmente.
10. As operações automáticas e manuais, dois modos forneceram.
11. Sobre a tensão e a proteção ausente da tensão fornecidas.
12. Dados não perdidos mesmo se o poder interrompeu.
13. Resistência de entrada atual ≤0.01Ω do sinal
14. Fator de poder de compesação capaz de ser ajustado: 0,70 lag~0.7 para a frente.
Parâmetro técnico principal
1. tensão de funcionamento avaliado: AC220V×3
2. corrente de trabalho avaliado: 5A
3. freqüência de trabalho avaliado: 45-65Hz
4. fator de poder indicado: retardação 0,001 para a frente 0,001
5. poder reactivo medido: 0-9999Kvar
6. poder ativo medido: 0-9999KW
7. poder aparente medido: 0-9999KVA
8. proteção ausente da tensão: AC180V
9. capacidade de contato da saída: C.A. 220V 7A
10. sensibilidade: 20mA
11. modo de exposição: diodo emissor de luz vermelho de 4 dígitos
. consumo 12 total: 10VA
13. Tamanho do esboço: 144mm×144mm ou 122mm×122mm
14. Tamanho do furo de abertura: 138mm×138mm ou 113mm×113mm
15. Modo da montagem: montagem de encaixe pelo parafuso da linha ou pela montagem inversa da estrada de ferro
Programações da compensação (exemplo de RPCF3-12Sas)
Programação da compensação |
Aplicação |
modo do interruptor |
toda a compensação incorporada |
equilíbrio de três poderes das fases basicamente |
de acordo com o poder reactivo total de três fases. |
compensação incorporada: |
três poderes das fases têm |
Na base da fase monofásica com mais baixo interruptor de alimentação reactivo nos capacitores compensados incorporados, se não |
compensação incorporada: |
||
compensação incorporada: |
||
toda a compensação respectiva, cada fase tem 4 circuitos |
três poderes das fases desequilibram severamente. |
de acordo com o poder reactivo total |
