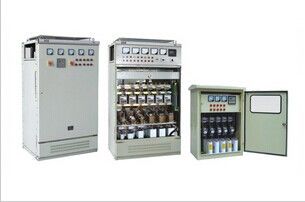

Dispositivos de proteção inteligentes da baixa tensão, armário da compensação de poder reactivo da baixa tensão

Dispositivos de proteção inteligentes da baixa tensão, armário da compensação de poder reactivo da baixa tensão

Descrição geral
Compensação de poder reactivo inteligente da série de JiukangTM TBB0.4
A instalação é um produto revolucionário da economia da eletricidade desenvolvido perto
Nós com base na referência à estrutura dos oponentes
do mundo. É equipado com o sistema de controlo do microcomputador, que
pode automaticamente compensar o componente reactivo completamente
trilha intellectualized.

Princípios básicos da instalação
O controlador automático da compensação do reactivo-poder
das amostras corrente ativa lá da linha eléctrica. Então o microcomputador
no controlador analisa a corrente provada e transmite
o sinal de controle à saída pôs o relé, que controla o contator especial
CJ19 do tipo capacitor do interruptor no armário da compensação, de modo a
para controlar o interruptor BSMJ0.4 do tipo auto-cura de série baixa tensão
desvie o capacitor e reduza a linha perda e melhore a qualidade da tensão.

Princípios básicos da instalação
1. Condições do serviço: Altitude≤2000m, temperatura ambiental -25℃
~45℃, humidity≤90% em 20℃ e ≤50% em 40℃,
e montando gradient≤5°.
2. Tensão avaliado: 400VAC, 220VAC, 50/60Hz.
3. Saída avaliado: 22,5, 36, 40, 60, 72, 90, 120, 140, 180, 220, 375 Kvar.
4. Escala da tensão de funcionamento: (0.85~1.10) vezes da tensão avaliado.
5. Corrente permissível máxima: 1,30 vezes da corrente avaliado.
6. Número de circuitos controlados: 4,6/
7. Tempo do interruptor: 30~90s/time, ajustável.
8. Método da operação: Operação automática, contínua.
9. Quando a carga varia 5% a 100%, o valor do cosΦ permanece
sobre 0,95.

Descrição geral
1. O tamanho pequeno facilita a instalação e a manutenção do equipamento.
É projetado especialmente para a compensação reactiva de trifásico
transformador com tensão avaliado 380V e capacidade 50~1000KVA.
2. Controlado o microcomputador e pela adopção da compensação automática
modo, tem funções completas e o desempenho seguro.
A indicação digital do diodo emissor de luz mostra o fator de poder da linha eléctrica, variando
do retardamento (0.00~0.99) à condução (0.00~0.99).
3. Os valores ajustados de Cosφ, de atraso e de sobretensão podem ser ajustados completamente
três chaves funcionais do grupo no teclado do painel e mostradas no
indicação digital. O diálogo homem-máquina conciso facilita a operação.
4. Com a lâmpada piloto que indica o retardamento, conduzindo para operar-se e a sobretensão,
O diodo emissor de luz sugere entrada do programa.
5. Com função da proteção da sobretensão, é seguro na operação. (
o valor ajustado da sobretensão foi ajustado em 420V na fábrica. Os usuários
pode restaurar está entre 400V e 450V de acordo com seus próprios precisa.)
Quando a tensão de linha eléctrica exceder o valor ajustado, medidor digital de Cosφ
é mudado automaticamente e mostra o valor atual da tensão de
linha eléctrica. Ao mesmo tempo, desliga os capacitores da entrada
automaticamente, rapidamente e ponto por ponto. Uma vez que a tensão recupera
normalmente, esta instalação trabalhará automaticamente outra vez.
6. Tendo a anti capacidade de bloqueio forte, pode resistir a interferência
pulso de 2000V entrado diretamente através da linha eléctrica. O índice
excede o padrão especial nacional.
