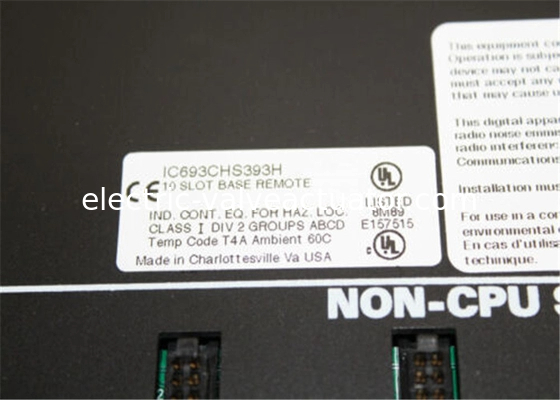

GE FANUC IC693CHS393F ENHANCED 10-SLOT REMOTE BASE EXPANSION EMI um ano de garantia

GE FANUC IC693CHS393F ENHANCED 10-SLOT REMOTE BASE EXPANSION EMI um ano de garantia

Detalhes rápidos

1. Marca:GE
2. Modelo:IC693CHS393F
3. Local de origem: EUA

Outros produtos superiores

Não pode haver mais de 700 pés de cabo conectando todas as placas base em um sistema que usa placas base remotas.A CPU pode estar em um PLC ou em um computador pessoal que está equipado com um cartão de interface de computador pessoal (ver Capítulo 11). Remote capability is facilitated by the Remote baseplate’s built-in isolation between the +5 volt logic supply used by the I/O modules residing in the Remote baseplate and the supply for the interface circuit associated with the I/O Bus Expansion InterfaceO isolamento ajuda a evitar problemas associados a condições de solo desequilibradas. 340, e 341, o máximo é 4. Para CPUs numeradas 350 e superior, o máximo é 7.Cada baseplate remota tem um conector de expansão feminino de tipo D de 25 pines montado em sua extremidade direita para conexão com outras baseplatesAs placas de base de comando remoto estão disponíveis em dois tamanhos; 5 slots (IC693CHS398) e 10 slots (IC693CHS392) Um backplane de comando remoto não suporta os seguintes módulos de opção inteligente: PCM, ADC, BEM330 e CMM.Estes módulos devem ser montados numa placa base da CPU. Todos os outros módulos de E/S e opcionais podem ser montados em qualquer tipo de base.e suportam os mesmos módulos de E/S e opção que as placas de base de expansão. Cada base de controle remoto tem um interruptor DIP de seleção de número de rack.

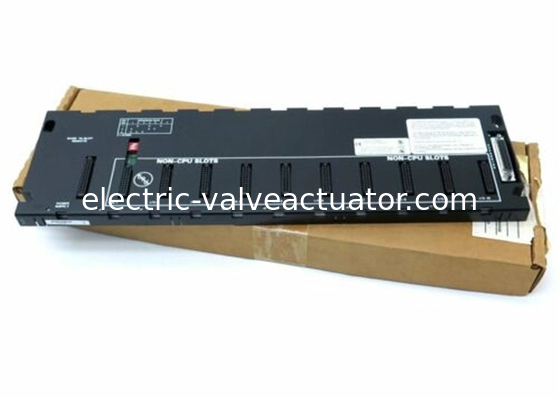

O GE Fanuc IC693CHS393 é uma placa base remota de 10 ranhuras.Este componente foi concebido para o sistema PLC da série 90-30 da GE.Em primeiro lugar, em qualquer sistema que utiliza baseplate remoto,A quantidade total de cabos que ligam todas as placas de base deve ser inferior a 700 pés.. Além disso, uma placa base remota não pode ser uma unidade autônoma. Em vez disso, ela deve ser conectada a um sistema que tenha uma CPU. Esta CPU pode estar em um controlador lógico programável (PLC) ou em um PC.O PC deve estar equipado com uma placa de interface de computador pessoal..

A placa base remota tem isolamento incorporado.Esta é entre a fonte lógica de +5 volts usada pelos módulos de E/S que residem na placa base Remote e a fonte para o circuito de interface, que está associado à Interface de Expansão do Bus de E/S.Condições de solo desequilibradas podem levar a problemas, por isso é importante ter isolamento para combater esses problemas. O tipo de CPU em um sistema determinará o número de placas base remotas que podem ser usadas. O máximo é 4 para CPUs 331, 340 e 341.o número máximo de unidades que podem ser utilizadas é de 7.





Existem alguns módulos opcionais inteligentes que não são suportados por um backplane remoto - PCM, CMM, ADC e BEM330.Todos os outros módulos de E/S e módulos opcionais podem ser montados em qualquer tipo de placa base. Semelhante às placas base de expansão, as placas base remotas usam o mesmo tipo de fontes de alimentação e suportam os mesmos módulos de E / S e módulos opcionais.Na extremidade direita de cada base remota há um conector de expansão feminino de tipo D de 25 pinos.Esta é para conexão com outras placas base.
