GE General Electric IC693NIU004 Fanuc série 90-30 Ethernet Network Interface Unit

GE General Electric IC693NIU004 Fanuc série 90-30 Unidade de Interface de Rede Ethernet

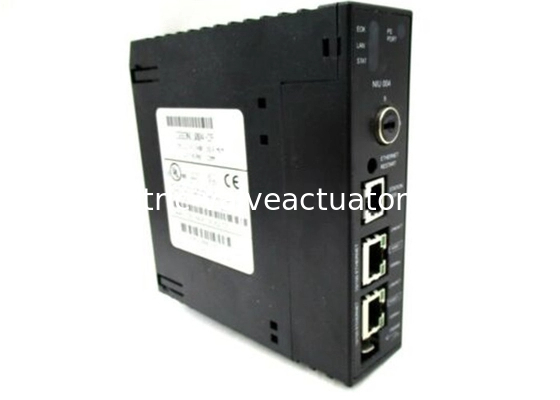

O IC693NIU004 é uma Unidade de Interface de Rede Ethernet da série 90-30 da GE Fanuc. Esta opera como uma estação de Dados Globais Ethernet (EGD), trocando dados de entrada e saída, status e dados de controle pela rede. A unidade vem com 8 LEDs, um botão de reinicialização Ethernet, 3 conectores de porta e uma aba de conexão de aterramento de blindagem. O rótulo do Endereço Mac pode ser localizado na parte externa do módulo. O IC693NIU004 ENUI vem com 8 LEDs. Os LEDs EOK, LAN, STAT e PS indicam o status do módulo. Os outros quatro LEDs estão ligados às duas portas RJ-45. O LED de alimentação não está relacionado às portas Ethernet, mas apenas indica a presença de tráfego através das portas seriais da fonte de alimentação do módulo. Os LEDs EOK, LAN e STAT podem estar Ligados/Desligados, Piscando lentamente ou Piscando rapidamente. Estes indicam o status das interfaces Ethernet, tráfego nas portas Ethernet (LED LAN) e que ocorreu um evento de exceção. Cada porta RJ-45 vem com 2 LEDs, assim como você encontraria em uma porta RJ-45 de um PC. Aquele rotulado LINK/ACT acende quando o link está fisicamente presente e pisca quando o tráfego é detectado nessa porta. O outro indicador rotulado 100Mbps acende para indicar que a conexão é de 100Mbps

DETALHES RÁPIDOS

OUTROS PRODUTOS SUPERIORES

O botão de reinicialização Ethernet tem 2 funções: realizar o teste de LED e reiniciar. Pressionar o botão de reinicialização Ethernet terá o efeito de interromper as comunicações Ethernet, isso inclui qualquer comunicação com outros dispositivos conectados ao switch embutido. Quando o botão de reinicialização Ethernet é pressionado, os 7 LEDs acendem simultaneamente. Deve-se garantir que os LEDs se apaguem e acendam. A interface então realiza uma reinicialização. Diagnósticos de energia são executados e o software da interface é reiniciado para o estado operacional.

A porta RS-232, de 6 pinos, RJ-11 é para conectar um terminal ou emulador de terminal para acessar o software do gerenciador de estação na interface Ethernet. O recurso Gerenciador de Estação é usado para testar e solucionar problemas de comunicações Ethernet. Seu uso é, no entanto, opcional. Um cabo IC693CBL316A é usado para conectar o terminal, emulador ou carregador de software à Ethernet. O usuário pode encontrar 2 portas Ethernet RJ-45 no NIU. Uma ou ambas podem ser conectadas a outros dispositivos Ethernet. Cada porta detecta automaticamente a taxa de dados (10Mbps ou 100Mbps), half ou full duplex e o arranjo de cabeamento: direto ou crossover. Os cabos usados para conectar ao ENUI podem ser blindados ou não blindados, direto ou crossover. Deve-se notar que as duas portas Ethernet não devem ser conectadas ao mesmo dispositivo, pois isso levará à duplicação de pacotes. Antes que o NIU Ethernet seja usado na rede, ele deve ser configurado usando o software CIMPLICITY Machine Edition Logic Developer. Isso é usado para:

• Atribuir um endereço IP ao ENUI
• Definir máscara de sub-rede, gateway padrão e endereço do servidor de nomes
• Configurar a troca de dados global Ethernet entre o ENIU e o(s) controlador(es)

Instalando o NIU Ethernet na placa base da CPU

• Certifique-se de que a alimentação da placa base esteja DESLIGADA.
• Alinhe o módulo com o slot 1 e o conector. Incline o módulo para cima para que o gancho traseiro superior do módulo se encaixe no slot da placa base.
• Gire o módulo para baixo até que os conectores se encaixem e a alavanca de travamento na parte inferior do módulo se encaixe no lugar, engatando o entalhe da placa base.
• Verifique o módulo para ter certeza de que está devidamente encaixado.
• Conecte uma ou ambas as portas Ethernet na Interface Ethernet à rede.
