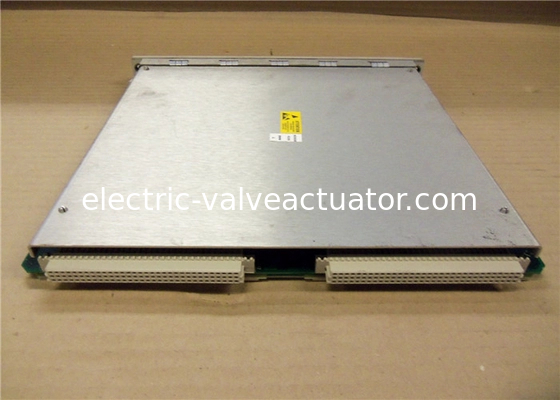

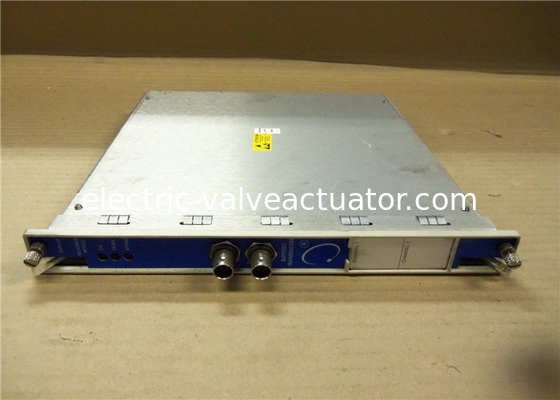

Bently Nevada 3500/22M Interface de Dados Transitórios TDI 146031-01

As Interfaces de Dados Transientes (TDI) da série GE / Bently Nevada 3500/22M são a interface entre o sistema de monitoramento 3500 e o software de gerenciamento de máquinas System 1 da Bently Nevada.O TDI combina a capacidade de um módulo de interface de rack 3500/20 com a capacidade de coleta de dados de um processador de comunicação, como o TDXnet.

O TDI funciona no slot RIM de um rack 3500 em conjunto com os monitores da série M (3500/40M, 3500/42M, etc.).) para recolher continuamente dados de estado estacionário e de forma de onda transitória e passar estes dados através de uma ligação Ethernet para o software hostA captura de dados estáticos é padrão com o TDI, no entanto, o uso de um disco de habilitação de canal opcional permitirá capturar dados dinâmicos ou transitórios também.O TDI fez melhorias em várias áreas em relação aos processadores de comunicação anteriores, além de incorporar a função Processador de Comunicação dentro do rack 3500..

O TDI fornece certas funções comuns a todo o rack, mas não faz parte do caminho crítico de monitorização e não tem qualquer efeito sobre o funcionamento normal e adequado do sistema de monitorização global.É exigido um TDI ou RIM por rackO TDI ocupa apenas um único espaço no rack e está sempre situado no espaço 1 (ao lado das fontes de alimentação).

Para aplicações de Triple Modular Redundant (TMR), o Sistema 3500 requer uma versão TMR do TDI.O TMR TDI também realiza "comparação de canais de monitoramento"A configuração 3500 TMR executa a votação de monitoramento usando a configuração especificada nas opções do monitor.O TMR TDI compara continuamente as saídas de três (3) monitores redundantesSe o TMR detectar que a informação de um desses monitores não é mais equivalente (dentro de uma percentagem configurada) aos dois restantes,ele sinalizará o monitor como sendo em erro e colocará um evento na lista de eventos do sistema.
