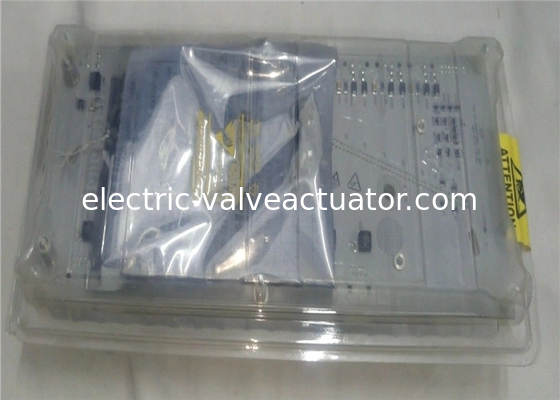

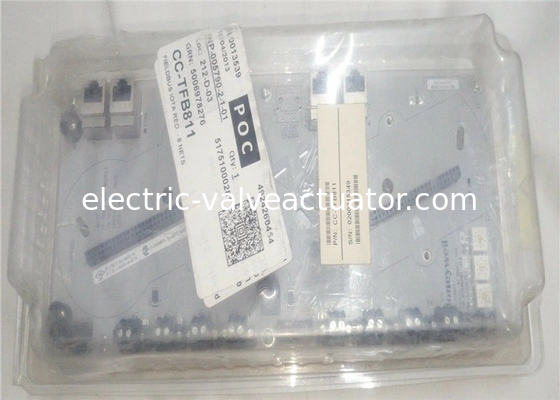

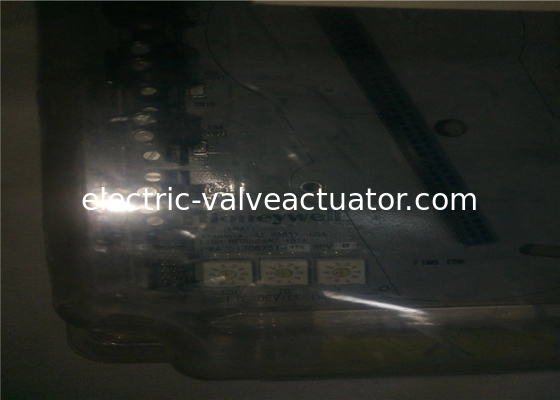

Honeywell CC-TFB811 Interface de autocarro de campo IOTA Placa de termopares

• Marca:Honeywell.
• Modelo:51306751-175
• Local de origem:Estados Unidos

• Tabela de circuito de controlo
• Conselho da Honeywell
• Placa de módulo de saída analógica

Os amplificadores de instrumentação são a escolha apropriada para amortecer o módulo de entrada analógico devido à sua alta impedância de entrada.um amplificador de instrumentação com baixa tensão de deslocamento (VOS), baixa deriva VOS (VOS(DRIFT), baixo erro de ganho e não-linearidade de ganho, alta taxa de rejeição de modo comum (CMRR),e alta relação de rejeição de alimentação (PSRR) ajudará a manter a contribuição de erro do amplificador tão baixo quanto possível.

O INA826 foi escolhido porque atinge 240 uV típicos, VOS e 2,4 uV/°C típicos, VOS ((DRIFT), +/- 0,003% erro de ganho típico e 1ppm de não-linearidade de ganho típico.Possui também uma CMRR típica de 95 dB e uma PSRR típica de 124 dBO INA826 possui uma ampla gama de alimentação de 2,7 V a 36 V e estágio de saída de trilho para trilho, o que o torna adequado para este projeto.

Os quatro sinais de dados em série necessários para comunicar bidirecionalmente com o ADS1248 são os sinais de comunicação em série SCLK, DIN, SDO, CS e start, DRDY.A fim de manter o isolamento do controlador host, estes sinais devem ser isolados através de um isolador digital. A ISO7641 é escolhida para a comunicação SPI com um isolador digital de 25Mbps e a ISO7221 é escolhida para outros sinais.

O ADS1248 é um ADC de 24 bits delta-sigma (ΔΣ) que oferece uma solução front-end completa para aplicações de detecção de temperatura.Ele vem de uma família de produtos de conversores de dados de precisão altamente integrados, com um amplificador de ganho programável (PGA) de baixo ruído, um modulador de precisão ΔΣ, um filtro digital, um oscilador interno e duas fontes de corrente de precisão controladas digitalmente (IDAC).É uma escolha popular da indústria para aplicações de medição de temperatura de precisão.
