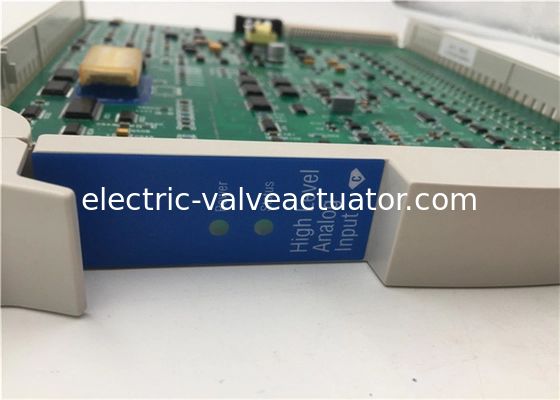

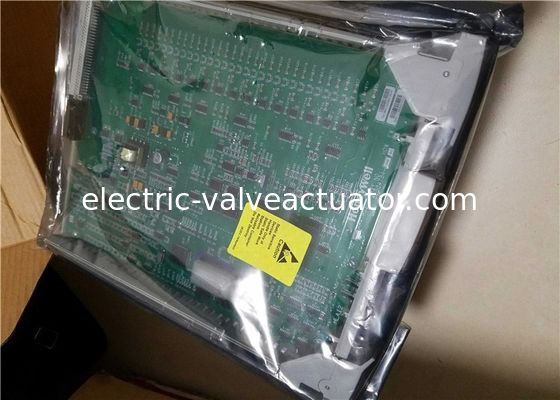

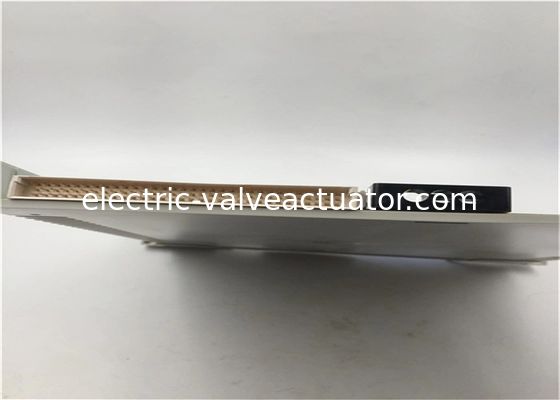

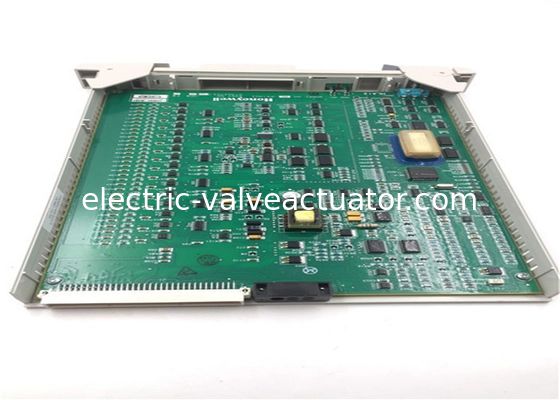

Honeywell MC-PAIH03 Processador de Entrada Analógica de 16 Entradas Série C300

• Fabricante: Honeywell
• Nº do produto: 51304754-150
• Tipo de produto: ??-PAIH03 Processador de Entrada Analógica de Alto Nível - 16 Entradas
• Modelos FTA: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Tipo de entrada: Tensão, corrente (transmissores de 2 fios ou autoalimentados)
• Canais de entrada: 16 canais de entrada diferenciais
• Relação de Rejeição de Modo Comum, dc a 60 Hz (desequilíbrio da fonte de 500): 70 dB
• Tensão de Modo Comum, dc a 60 Hz(1): -6 a +5 V pico
• Resolução do Conversor A/D: 16 bits (14 bits usados)
• Faixa de entrada: 0 a 5 V, 1 a 5 V, 0,4 a 2 V, 4-20 mA (através de 250 )
• Relação de Rejeição de Modo Normal, a 60 Hz: 32 dB
• Resposta do Filtro de Modo Normal: RC de polo único, -3 dB @ 1 Hz
• Entrada de Modo Normal Máxima (entradas diferenciais, sem danos): ± 30 Volts
• Diafonia, dc a 60 Hz (canal a canal): 60 dB
• Impedância de entrada (Entradas de tensão): > 10 M alimentado
• Tensão de entrada máxima (qualquer entrada referenciada ao comum, sem danos): ± 30 Volts
• Taxa de varredura de entrada: 4 amostras por segundo por canal. Todos os canais amostrados em uma janela de 250 ms
• Precisão do hardware (@ CMV = 0 V): ± 0,075% da escala total (23,5°± 2°C), ± 0,15% da escala total (0 a 50°C)
• Capacidade de suportar surtos (Modo comum): ANSI/IEEE C37.90.1-1978
• Peso de envio: 3 Kg

Eles realizam a conversão da unidade de engenharia, incluindo a caracterização da entrada de temperatura polinomial de quinta ordem, se o processador de alto nível receber essas entradas de conversores mV/I. Através do uso de um design de processador duplo e circuitos integrados personalizados, o processador de entrada analógica de baixo nível suporta a configuração de software por canal para diferentes tipos de termopares ou RTD com excelente resolução e precisão. A detecção de termopar aberto é realizada uma vez por varredura para que nenhum dado incorreto seja propagado para o processamento de controle.

O processador Low Level Multiplexer (LLMUX) fornece uma maneira econômica de trazer um grande número de sinais de aquisição de dados. Cada processador pode lidar com 32 pontos, usando dois FTAs de 16 pontos. Cada ponto é varrido uma vez por segundo com um atraso de varredura de um segundo para processamento. A detecção de termopar aberto é realizada a cada 30 segundos para todos os pontos.

Opções para referência de junção fria local ou remota estão disponíveis. O processador Remote Hardened Multiplexer (RHMUX) fornece funcionalidade semelhante à do LLMUX, mas os dois FTAs de 16 entradas podem ser montados a até 2 km de distância do gabinete xPM. Cada FTA é montado em seu próprio gabinete NEMA-4 ou -4X, fornecendo proteção contra precipitação, lavagem e poeira soprada pelo vento. O próprio FTA é revestido conformalmente e é capaz de operar em um ambiente corrosivo GX "Severo" e na presença de umidade condensante.

A energia para os FTAs remotos do RHMUX é fornecida por um de dois adaptadores de energia, que fornecem limitação de energia, interfaces de dados seriais e isolamento galvânico. O adaptador de energia é montado na bandeja FTA no gabinete xPM e fornece a interface entre o IOP e os dois FTAs remotos. O Adaptador de Energia Intrinsicamente Seguro (ISPA) permite que os FTAs sejam colocados em ambientes da Divisão 1 ou Zona 0.

Cada ponto é varrido uma vez a cada 4 segundos. Os dados são disponibilizados no final de cada varredura; não há latência de processamento adicional. A detecção de termopar aberto (OTD) é opcionalmente realizada em cada medição. Se habilitado, o teste OTD é realizado imediatamente após a conversão A/D. Se o teste indicar um termopar aberto, os dados da conversão recém-concluída não serão propagados. Para evitar que caminhos de aterramento falsos afetem as leituras, a detecção de falha de aterramento é realizada. Todos os FTAs remotos RHMUX são equipados com uma referência de junção fria local. O RHMUX IOP é configurado no sistema TPS PM como um LLMUX padrão. Isso permite o uso do RHMUX em sistemas Release 300 e superiores.
