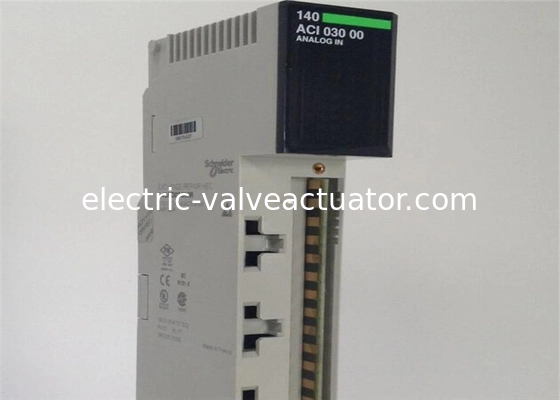

Schneider 140ACI03000C Entrada analógica, unipolar, 8 canais, 4-20mA ou 1-5VDC, 12 posições

(1) CPUs atualizadas com o firmware Unity Pro.
(2) A adição de uma função completa de drop Ethernet RIO está disponível para essas CPUs com Unity Pro u V7.0.

Processador Unity Modicon Quantum - 548 Kb - 66 Mhz
Quantum | 140CPU31110 | Modicon | 140 CPU 311 10 | Processador 400K RAM
Processador Unity Modicon Quantum - 548 kB - 66MHz Tipo de conexão integrada 1 Modbus Plus 2 Modbus Verificações Controle de processo Descrição da memória RAM interna 548 kB Função do interruptor Porta de comunicação do interruptor deslizante: ASCII/RTU/Memória Porta de memória do interruptor deslizante/desligado Estrutura da aplicação Sem tarefa auxiliar 64 tarefas de interrupção 64 tarefas de interrupção de E/S 16 tarefas de interrupção do temporizador 1 tarefa rápida periódica 1 tarefa mestre cíclica/periódica Tempo de execução por instrução 0,12...0,585 μs em palavra 0,12...0,585 μs Booleano 0,1...0,27 μs em aritmética de ponto fixo 0,1...0,27 μs pontos flutuantes Tempo de execução para 1 K instrução 2,49 65 % Booleano e 35 % numérico 1,86 100 % Booleano Sobrecarga do sistema 1 ms - tarefa mestre 0,2 ms - tarefa rápida Requisito de corrente do barramento 1800 mA Sinalização local 1 LED vermelho para erro de comunicação na porta Modbus Plus (ERRO A) 1 LED vermelho para bateria precisa ser substituída ou não está presente (BAT LOW) 1 LED laranja para memória protegida contra gravação (porta de memória) 1 LED verde para CPU passou nos testes de diagnóstico de inicialização (PRONTO) 1 LED verde para CPU foi iniciada e está resolvendo a lógica (RUN) 1 LED verde para comunicações ativas na porta Modbus (Modbus) 1 LED verde para comunicações ativas na porta Modbus Plus (Modbus Plus) Conexão elétrica 2 conectores fêmea, tipo de conector: SUB-D 9 para conexão ao barramento Modbus 1 conector fêmea, tipo de conector: SUB-D 9 para conexão à rede Modbus Plus.

Switches gerenciados ConneXium™ (continuação) Arquivos de configuração predefinidos (continuação) Exemplo de topologia com arquivos de configuração predefinidos C5, C1 e C3 (1) Um uso comum desta pré-configuração é para interligar um link de cobre com um link de fibra óptica no anel primário ou interligar um link de fibra óptica com um link de cobre. Este tipo de arquitetura possibilita ter quedas de Ethernet DIO ou Ethernet RIO a alguma distância do PLC. A pré-configuração do switch também permite que Ethernet RIO e/ou várias nuvens de dispositivos Ethernet DIO sejam conectadas a um anel secundário.
