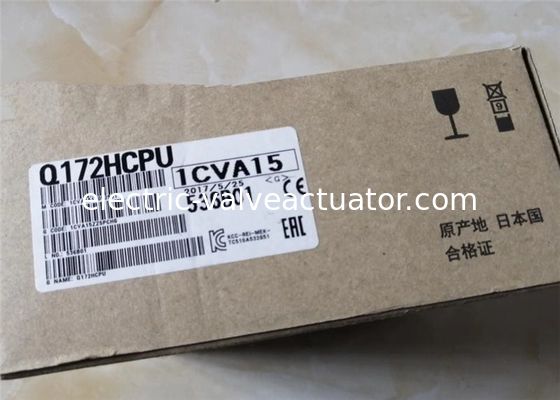

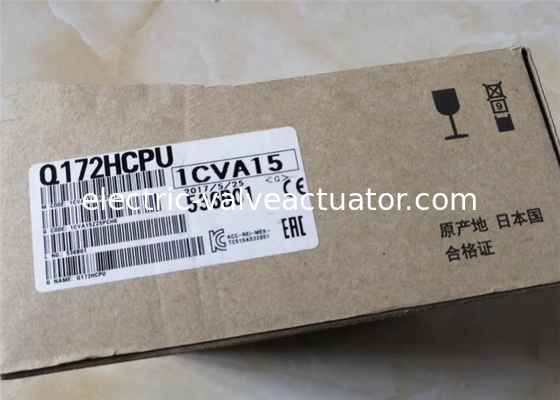

Módulo de Fonte de Alimentação Redundante Universal Mitsubishi Modelo Q172HCPU

O Mitsubishi Q172HCPU é uma Unidade de CPU de Controlador Lógico Programável (PLC) de Movimento da série MELSEC-Q QnU, projetada para controle de movimento multi-eixos avançado em sistemas de automação industrial. Ele funciona como um controlador de movimento especializado que pode ser instalado na mesma unidade base que uma CPU PLC de uso geral, permitindo o controle sincronizado complexo, de alta velocidade e alta precisão de até 8 eixos através da SSCNET III rede de comunicação serial de alta velocidade. Ele é projetado para aplicações que exigem perfis de movimento sofisticados, como interpolação e funções de came eletrônico.

• Controle Multi-Eixos de Alta Velocidade: Capaz de controlar até 8 eixos simultaneamente, suportando funções de interpolação avançadas, incluindo interpolação linear (até 4 eixos), interpolação circular (2 eixos) e interpolação helicoidal (3 eixos).
• Integração de Rede de Alta Velocidade: Usa a rede de fibra óptica SSCNET III para conectar aos amplificadores servo. Isso fornece comunicação de alta velocidade (saída de comando de velocidade de até 50 MPPS), imunidade a ruído e pode se estender por longas distâncias (até 800 metros).
• Modos de Controle Diversos: Suporta vários métodos de controle, incluindo controle PTP (Ponto a Ponto), controle de velocidade e controle de acompanhamento de posição, tornando-o adaptável a uma ampla gama de máquinas automatizadas.
• Múltiplas Linguagens de Programação: Oferece flexibilidade com suporte para diferentes linguagens de programação, dependendo da aplicação, como Motion SFC, comandos dedicados, linguagem EIA (G-code) e linguagem de robô (MELFA-BASIC IV).
• Design Compacto e Robusto: Apresenta um formato compacto projetado para montagem em backplane/rack, com uma faixa de temperatura de operação de 0°C a +55°C, adequado para ambientes industriais.

Como um componente central do sistema PLC da série Q da Mitsubishi, o Q172HCPU é construído com materiais de grau industrial para garantir durabilidade e operação confiável em condições de fábrica exigentes. Ele é projetado para montagem em backplane/rack e requer uma fonte de alimentação de 5V DC de uma unidade de fonte de alimentação da série Q dedicada. O módulo inclui um conector USB para fácil conexão a ferramentas de programação.

• Robótica Industrial: Para controlar braços robóticos com planejamento de trajetória preciso.
• Máquinas de Embalagem: Habilitando movimentos sincronizados de alta velocidade em máquinas de enchimento, tampamento e rotulagem.
• Máquinas-Ferramentas: Fornecendo controle multi-eixos preciso para usinagem CNC, corte e operações de perfuração.
• Equipamentos de Fabricação de Semicondutores: Garantindo posicionamento e manuseio ultraprecisos em processos de produção e inspeção.

(*1) Q172EX-S2 não pode ser usado em SV13 e SV43.
(*2) Este é o caso de usar um codificador síncrono incremental (SV22 usado). Ao usar um gerador de pulsos manual, apenas um módulo é permitido.
(*4) Até 8 geradores de pulsos manuais e codificadores síncronos podem ser usados no total.
