AJ65BT-64RD3 Mitsubishi Modelo Universal Modelo de Fornecimento de Energia Redundante

Name: AJ65BT-64RD3 Mitsubishi Modelo Universal Modelo de Fornecimento de Energia Redundante
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: AJ65BT-64RD3
Price: 210.00 USD
Availability: InStock

Nome da marca:	MITSUBISHI
Número do modelo:	AJ65BT-64RD3
MOQ:	1
preço:	Negotiations

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Japão

Capacidade do programa:

8 K etapas

velocidade de processamento da operação básica (instrução do LD):

0,12 μs

Entrada:

24VDC

Saída:

12/24VDC (0,5A).

Detalhes da embalagem:

Nova caixa original

Destacar:

Módulo de alimentação redundante da Mitsubishi

Modulo de alimentação universal com garantia

módulo de alimentação de proteção de baixa tensão

Descrição do produto

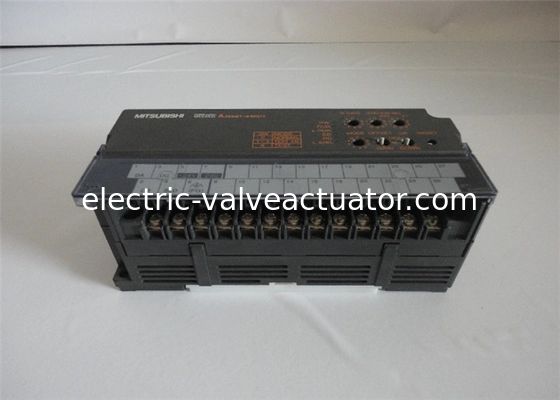

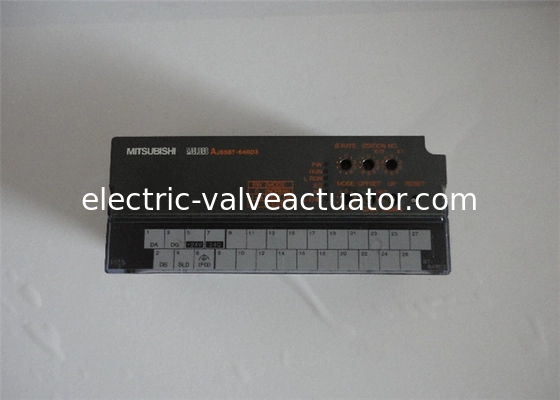

AJ65BT-64RD3 Módulo de Fonte de Alimentação Redundante Universal Mitsubishi

O AJ65BT-64RD3 serve como um módulo de E/S remoto CC-Link dedicado à medição de temperatura. Ele funciona como uma estação escrava em uma rede CC-Link, permitindo monitoramento e controle centralizados por um PLC mestre (por exemplo, série Mitsubishi Q). O módulo é projetado para aquisição de temperatura de alta precisão em ambientes como proteção ambiental, indústria química, eletrônica e aplicações elétricas.

Recursos

Medição de Alta Precisão: O módulo oferece precisão excepcional, com desvio de ±0,1% em uma temperatura ambiente de 25±5°C. Mesmo em condições de temperatura mais amplas (abaixo de 20°C ou acima de 30°C), ele mantém uma precisão de ±0,25%.
Conexão de 3 fios para maior precisão: Ele utiliza um método de conexão de 3 fios para os RTDs de platina. Essa configuração ajuda a compensar a resistência do fio condutor, reduzindo significativamente os erros de medição em comparação com as configurações de 2 fios e garantindo dados mais confiáveis.
Velocidade de conversão rápida: Cada canal tem um tempo de conversão de 40ms, permitindo uma amostragem relativamente rápida das mudanças de temperatura em todos os quatro canais.
Integração de rede CC-Link: Como um módulo escravo compatível com CC-Link Ver.2.0, ele suporta comunicação de alta velocidade de até 10 Mbps. Isso permite o controle distribuído, onde o módulo pode ser instalado próximo aos sensores de temperatura, reduzindo os custos de fiação e melhorando a confiabilidade do sistema.
Isolamento elétrico: O módulo fornece isolamento do acoplador fotoelétrico entre os circuitos de entrada do sensor Pt100 e o barramento de comunicação CC-Link, aprimorando a imunidade a ruídos e protegendo o sistema de diferenças de potencial de terra.

Material e Aplicações

A construção do módulo envolve componentes eletrônicos montados em uma PCB alojada em uma unidade compacta. As conexões externas são feitas por meio de blocos de terminais de parafuso robustos (parafusos M3.5) para os sinais de comunicação/alimentação e entrada/saída do sensor. Seu uso principal de material se concentra em eletrônicos de nível industrial confiáveis, projetados para operação de longo prazo.

Aplicação principal: Automação industrial para monitoramento preciso da temperatura. Casos de uso típicos incluem:

Indústrias de Processo: Monitoramento de temperaturas de reação em plantas químicas ou controle de temperatura em equipamentos de proteção ambiental.
Fabricação: Vigilância da temperatura na produção de componentes eletrônicos, fabricação de baterias e vários sistemas elétricos.
Integração de equipamentos: Servindo como um componente crítico em máquinas que exigem feedback de temperatura de alta resolução para loops de controle.

Principais parâmetros técnicos

Parâmetro	Especificação
Número de canais	4 canais (4CH)
Sensores compatíveis	Pt100, JPt100 (tipo 3 fios)
Faixa de temperatura	-180°C a 600°C (para Pt100 e JPt100)
Resolução	0,025°C
Velocidade de conversão	40 ms por canal
Valor de saída	Binário de 16 bits (-1800 a 6000) / Binário de 32 bits (-180000 a 600000)
Precisão	±0,1% (a 25±5°C); ±0,25% (a30°C)
Tensão de alimentação	DC 24V (允许范围 DC 18-30V)
Estações CC-Link ocupadas	4 estações
Isolamento	Isolamento do fotocoplador entre a entrada do sensor e CC-Link
Dimensões (A x L x P)	65 mm x 151,9 mm x 63 mm
Peso	0,38 kg

Especificações gerais

Parâmetro	Especificação
Temperatura ambiente de operação	0...55 ˚C
Temperatura ambiente de armazenamento	-20...75 ˚C
Umidade ambiente de operação	10...90 %UR, sem condensação
Umidade ambiente de armazenamento	10...90 %UR, sem condensação
Resistência à vibração	Em conformidade com JIS B 3502 e IEC 61131-2
Resistência ao choque	Em conformidade com JIS B 3502 e IEC 61131-2 (147 m/s2, 3 vezes em 3 direções X, Y, Z)
Atmosfera de operação	Sem gases corrosivos
Altitude de operação	0...2000 m
Local de instalação	Dentro de um painel de controle
Categoria de sobretensão	II ou menos
Grau de poluição	2 ou menos
